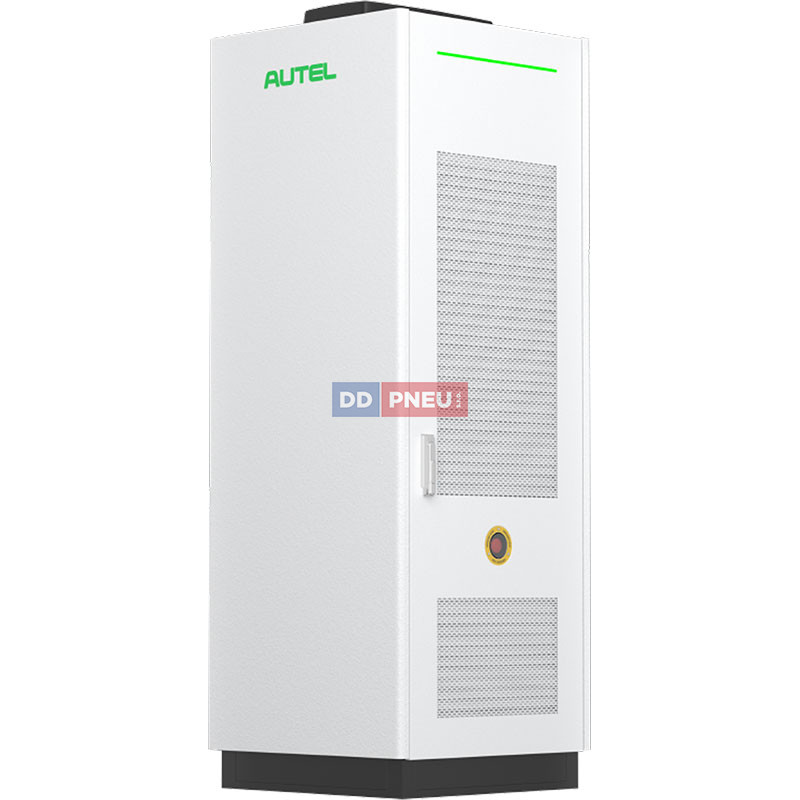

Autel MaxiCharger DS480 je distribuční nabíjecí systém nové generace, postavený na principu oddělení výkonové elektroniky od výdejních stojanů. Centrální výkonová skříň DS480 s výkonem až 480 kW napájí až 8 kompaktních výdejních stojanů rozmístěných přímo u parkovacích míst — ať už pro osobní elektromobily, užitková vozidla, nebo těžkou techniku prostřednictvím megawattového MCS rozhraní. Systém je ideální pro dálniční nabíjecí huby, fleetová depa, obchodní centra i veřejná parkoviště s vysokou intenzitou provozu.
Hlavní vlastnosti:
- Celkový výstupní výkon výkonové skříně až 480 kW (konfigurace 320 / 400 / 480 kW); modulární výkonové jednotky 40 kW umožňují postupné navyšování kapacity bez výměny celého zařízení.
- Napájení až 8 výdejních portů CCS2 z jediné výkonové skříně — výrazně nižší stavební náklady oproti instalaci samostatných stanic.
- Vstup ze dvou nezávislých AC tras (2× 3fáze 400 V AC ±10 %), příkonová kapacita 520 kVA, špičková účinnost až 96 %.
- Tři výkonové skříně DS480 propojené paralelně tvoří systém s celkovým výkonem 1 440 kW — dostatečný pro nabíjení elektrických tahačů, autobusů i smíšených flotil.
- Podpora MCS megawattového rozhraní s maximálním proudem 1 500 A pro nabíjení těžkých nákladních vozidel a autobusů.
- Modulární architektura umožňuje přidávat výkonové moduly nebo nové stojany bez odstavení provozu — provozuschopnost nad 98 %.
- Krytí výkonové skříně IP54 / IK10, výdejních stojanů IP55 / IK10; provozní rozsah teplot −35 °C až +55 °C.
- Záložní konektivita Dual SIM 4G/5G + Wi-Fi + Ethernet; aktualizace softwaru vzdáleně přes OTA.
- Záruka 24 měsíců s možností prodloužení; projektovaná životnost výkonové skříně 10 let.
Distribuční architektura — výkon tam, kde ho potřebujete
Klíčovým principem systému DS480 je prostorové oddělení výkonové elektroniky od výdejních stojanů. Výkonová skříň je umístěna centrálně — ideálně v technické místnosti nebo na méně frekventovaném místě — a kabely distribuuje výkon ke kompaktním výdejním stojanům přímo u parkovacích stání. Tato architektura výrazně snižuje rozsah stavebních a elektroinstalačních prací, umožňuje flexibilní rozmístění stojanů a zjednodušuje budoucí rozšiřování kapacity. Operátor nemusí vyměňovat celé nabíjecí stanice — stačí přidat výkonové moduly po 40 kW nebo připojit nový stojan.

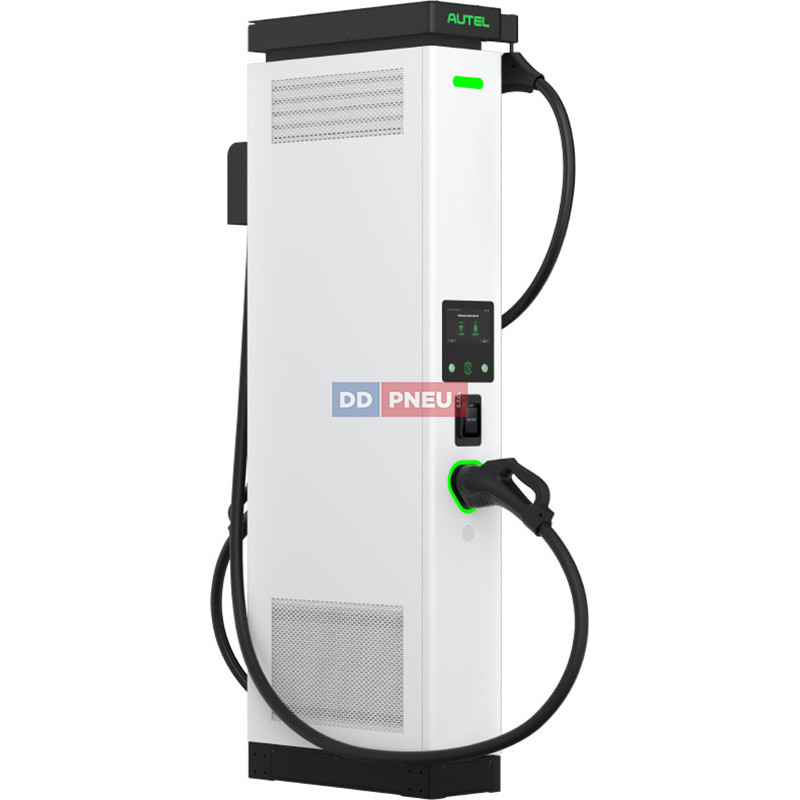

MCS megawattový výdejní stojan
Megawattový stojan MCS Dispenser je určen pro nabíjení těžkých nákladních vozidel, elektrických tahačů a autobusů. V kombinaci s třemi paralelně propojenými skříněmi DS480 dosahuje výkonu až 1,44 MW s maximálním proudem 1 500 A. Přesto se stojan vejde do kompaktních rozměrů 650 × 300 × 2 150 mm s půdorysem pouhých 0,1 m². Délka kabelu je standardně 3,5 m. Stojan podporuje jak MCS, tak CCS2 rozhraní v jednom zařízení a komunikuje dle protokolů ISO/IEC 15118 (PnC), DIN 70121 a CHAdeMO 1.2.

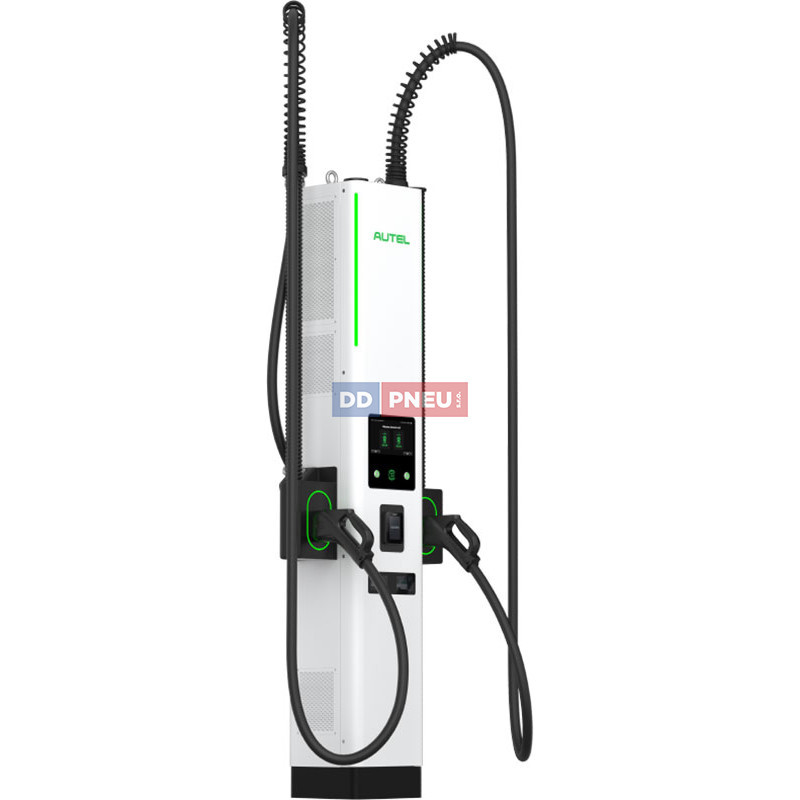

Výdejní stojan chlazený kapalinou (DT800)
Kapalinově chlazený stojan DT800 je určen pro maximální výkon při nabíjení osobních a užitkových elektromobilů. Výstupní proud dosahuje 500 A (max. 650 A), přičemž maximální výkon jednoho portu je 480 kW v konfiguraci 2× CCS2. Stojan má rozměry 322 × 322 × 1 950 mm a je vybaven 8" dotykovým LCD displejem (1920 × 1080 px). Délka nabíjecího kabelu je standardně 5 m, krytí IP55 / IK10. Autentizace a platba je možná přes AutoCharge, Plug & Charge, mobilní aplikaci, RFID kartu, QR kód nebo platební kartu.

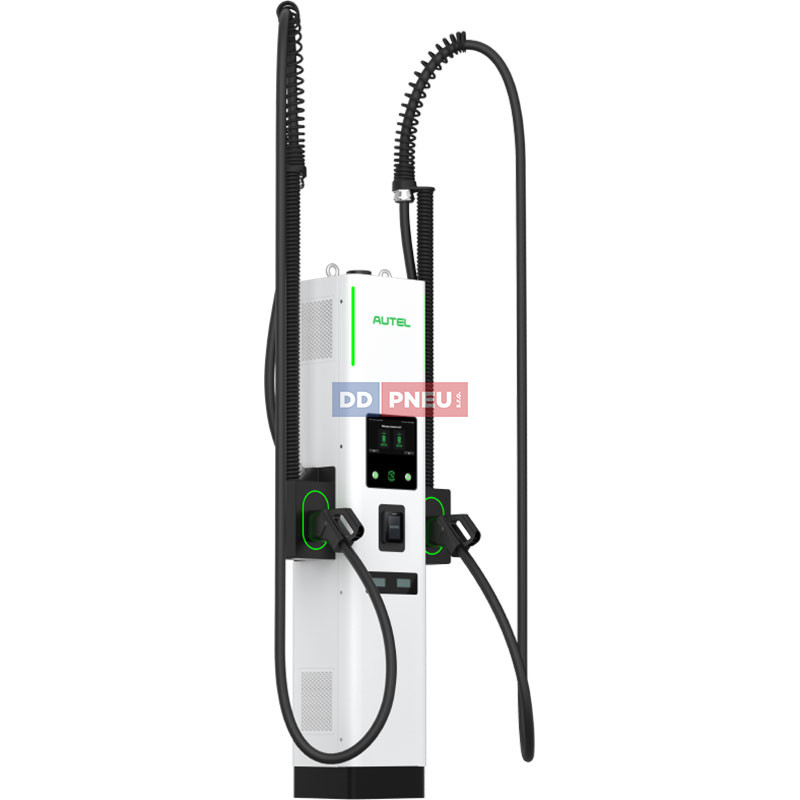

Výdejní stojan chlazený vzduchem (DT500)
Vzduchově chlazený stojan DT500 představuje flexibilní a cenově dostupné řešení pro multi-port lokality s vysokým počtem nabíjecích míst. Výstupní proud dosahuje 380 A (max. 500 A), případně 200 A ve variantě CHAdeMO; maximální výkon stojanu je 320 kW. Konfigurace výstupů: 2× CCS2 nebo 1× CCS2 + 1× CHAdeMO. Rozměry stojanu jsou 322 × 322 × 1 650 mm, displej 8" dotykový LCD. Délka kabelu 5 m nebo volitelně 7,5 m. Provozní teplota −35 °C až +55 °C, krytí IP55 / IK10.
Autentizace a způsoby platby u výdejních stojanů
Všechny výdejní stojany DS480 podporují kompletní sadu moderních způsobů ověření a zahájení nabíjení:
- ISO 15118 Plug & Charge — automatické ověření vozidla a spuštění nabíjení bez karty ani aplikace ihned po zapojení kabelu.
- AutoCharge — rychlé zahájení na základě automatického rozpoznání vozidla.
- RFID karta (protokoly ISO 14443 A/B, ISO/IEC 15693, MIFARE), QR kód, mobilní aplikace.
- Platební kartou prostřednictvím terminálů Nayax Onyx, Payter P66/Apollo, PAX IM30, Worldline Valina nebo Castles S1U2 (volitelně).
Cloudová platforma MaxiCloud a vzdálená správa
Celý systém DS480 je plně integrován do cloudové platformy Autel MaxiCloud s podporou protokolu OCPP 1.6J (upgrade na OCPP 2.0.1 volitelně). Výkon, stav zařízení i případné poruchy jsou monitorovány vzdáleně v reálném čase bez nutnosti výjezdu technika. Aktualizace softwaru probíhají přes OTA (webový portál, FTP, FTPS, HTTPS). Všechny výdejní stojany — DT500, DT800 i MCS Dispenser — sdílejí totožnou cloudovou platformu, což zjednodušuje správu rozsáhlých nabíjecích lokalit z jednoho místa.
Spolehlivost a provozní podmínky
Výkonová skříň DS480 je navržena pro náročné venkovní prostředí s krytím IP54 / IK10 a provozním teplotním rozsahem −35 °C až +55 °C. Při teplotách nad +40 °C dochází k řízenému snižování výkonu za účelem ochrany zařízení. Výdejní stojany disponují ještě vyšším krytím IP55 / IK10. Relativní vlhkost do 95 % bez kondenzace, provozní nadmořská výška do 2 000 m. Hlučnost 55 dB(A) (tichý model). Klidový příkon výkonové skříně < 85 W, výdejních stojanů < 65 W.
Normy, certifikace a ochranné prvky
MaxiCharger DS480 splňuje přísné evropské i mezinárodní normy. Výkonová skříň je vybavena ochranou proti přetížení, přepětí, podpětí, přehřátí, náklonem a neoprávněnému přístupu; volitelně lze doplnit interní RCD. Nouzové tlačítko je standardní výbavou. Výdejní stojany DT500 a DT800 jsou certifikovány CE, UKCA, TR25, ETSI EN 303645 a TÜV.
- Normy: IEC 61851-1, IEC 61851-21-2, IEC 61000, Eichrecht
- Certifikace: CE, UKCA, TR25, ETSI EN 303645, EMC třída A
- Komunikace s EV: ISO/IEC 15118 s PnC, DIN 70121, CHAdeMO 1.2
- Harmonické zkreslení THDi < 5 %, kategorie přepětí OVC III na straně AC vstupu
- Uzemňovací systém 3P+PE; splňuje požadavky na přístupnost ADA
Instalaci nabíječky musí provádět elektrikář či odborná firma!
