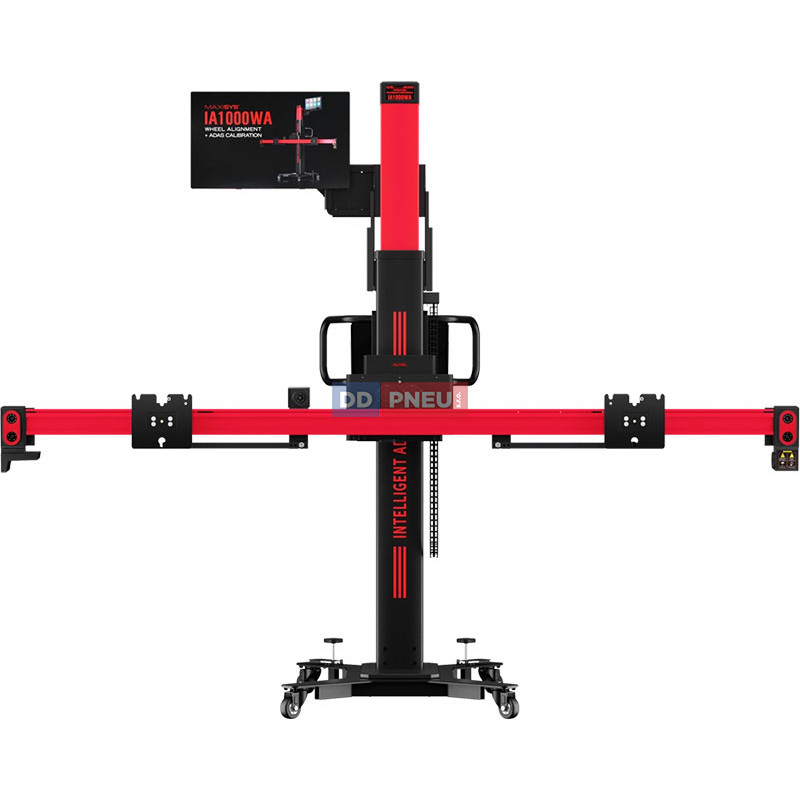

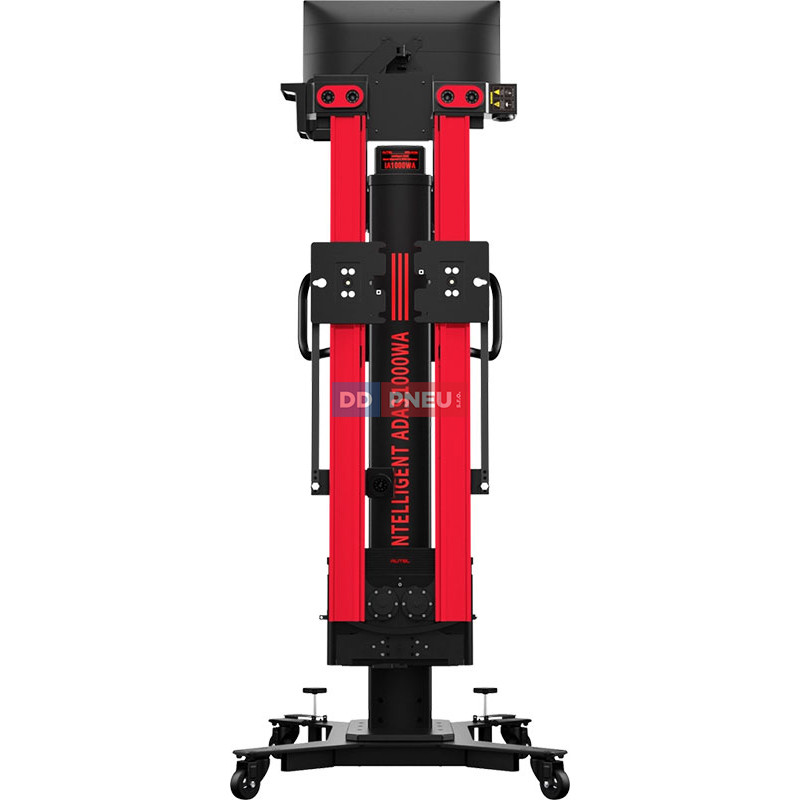

Autel MaxiSYS IA1000 je špičkový automatizovaný systém nové generace pro kalibraci asistenčních systémů řidiče (ADAS) a 3D geometrii kol, navržený pro profesionální autoservisy, ADAS centra, lakovny, sklářské servisy i autorizované dealery. Systém v sobě sjednocuje tři klíčové disciplíny – pokročilou diagnostiku, měření geometrie kol a kalibraci ADAS senzorů – do jediného integrovaného pracovního postupu. Díky 5osému robotickému polohování, šesti HD kamerám, laserovému navádění a automatické kompenzaci nerovnosti podlahy dosahuje IA1000 výjimečné přesnosti 0,02° při minimálním zásahu obsluhy, čímž výrazně zkracuje dobu servisního úkonu a zvyšuje spolehlivost každé kalibrace.
Hlavní vlastnosti:
- Plně automatizovaná kalibrace ADAS – robotické 5osé polohování kalibrační hlavy (pohyb dopředu/dozadu, vertikálně, horizontálně, naklápění v osách pitch, roll a yaw) probíhá automaticky po jediném potvrzení obsluhy. Technik pouze umístí rám do zelené toleranční zóny a stiskne „Další" – systém provede vše ostatní sám.
- Přesnost měření 0,02° díky šesti HD optickým kamerám a precizně vyrobeným upínacím terčům na kola. Výsledky překračují oborový standard měření sbíhavosti, odklonu a záklonu a zahrnují také úhel tahu, SAI, sbíhavost při průjezdu zatáčkou a další pokročilé parametry geometrie.
- Laserové navádění pro automatické polohování terčů BSD (sledování mrtvého úhlu), ACC (adaptivní tempomat), AVM (kamera 360°) a NVS (systém nočního vidění) přímo na podlaze servisu – přesněji, rychleji a bez rizika chyby obsluhy.
- Digitální LCD kalibrační terče (volitelné monitory 24″–27″) se automaticky nastavují podle vybraného vozidla. Digitální terče nahrazují fyzické papírové vzory, eliminují jejich ruční výměnu a výrazně šetří úložný prostor v dílně.
- Automatická kompenzace nerovnosti podlahy – systém zvládá kalibraci na rovné podlaze, nakloněné podlaze i na zvedáku. Odpadá nutnost nákladných stavebních úprav a IA1000 lze nasadit prakticky v jakémkoli servisu.
- Komplexní pokrytí vozidel – americká, asijská i evropská vozidla od roku 1996 a novější. Softwarová databáze zahrnuje postupy dle OEM specifikací výrobců a je pravidelně aktualizována přes OTA bez zásahu technika.
- Ovládací tablet MaxiSYS Ultra S2 s 13,7" dotykovým displejem, systémem Android a 512 GB úložiště. Tablet zajišťuje pokročilou diagnostiku, topologii řídicích jednotek (Topology 3.0), aktivní testy, kódování a adaptace pro maximální přehled o stavu vozidla před i po kalibraci.
- Pre-scan a Post-scan reporty – podrobná dokumentace každé kalibrace splňující požadavky pojišťoven i výrobců vozidel. Systém generuje digitální kontrolu „Go/No-Go" a potvrzuje, že všechna nastavení odpovídají OEM specifikacím.
- Modulární konfigurace – IA1000 je dostupný v několika variantách, od základního rámu po kompletní sady s digitálními terči a tabletem Ultra S2, takže servis může systém přizpůsobit konkrétním potřebám a zaměření.

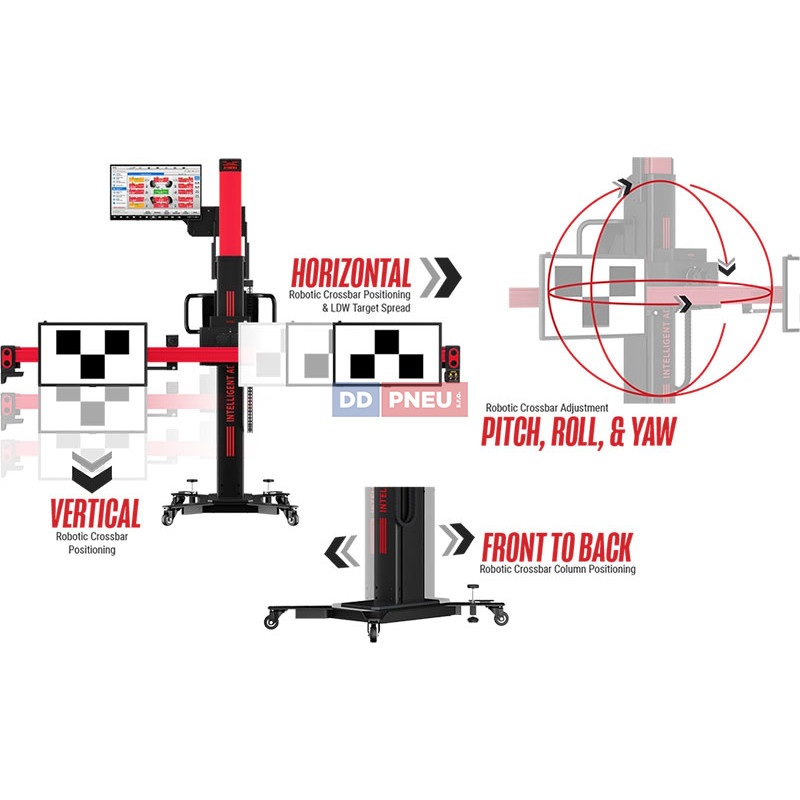

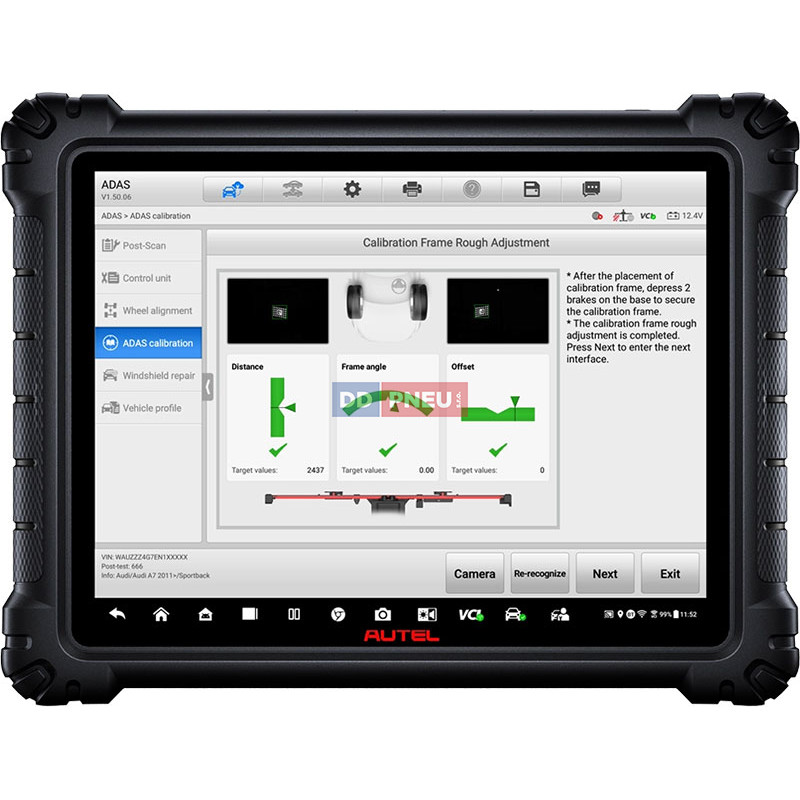

Automatizované robotické polohování
Klíčovým prvkem systému IA1000 je plně robotická 5osá hlava, která automatizuje polohování kalibrační příčky – pohyb dopředu a dozadu, vertikálně, horizontálně a nastavení úhlů pitch, roll a yaw. Technik pouze umístí rám do toleranční zóny zvýrazněné na displeji zelenou barvou a potvrdí zahájení. Systém poté provede veškeré jemné doladění sám, bez ručního zásahu. Výsledkem je výrazně kratší doba přípravy, minimalizace lidských chyb a vyšší úspěšnost kalibrací napoprvé. Systém je ideální pro lakovny, obecné autoservisy, ADAS centra i dealerství, kde je klíčová konzistentnost výsledků a efektivita pracovního procesu.
Optické kamery a laserové navádění
Šest HD polohových a sledovacích kamer v rámu přesně mapuje polohu vozidla i kalibrační sestavy. Na základě těchto dat systém automaticky laserově navádí podlahové vzory pro kalibraci senzorů AVM (kamera 360°), ACC (adaptivní tempomat), NVS (noční vidění) a BSD (sledování mrtvého úhlu). Odpadá tak zdlouhavé ruční měření vzdáleností a polohování vzorů na podlaze – systém vše vyhodnotí a navede obsluhu automaticky, čímž zajišťuje rychlejší a spolehlivější přípravu kalibrace při každém úkonu.

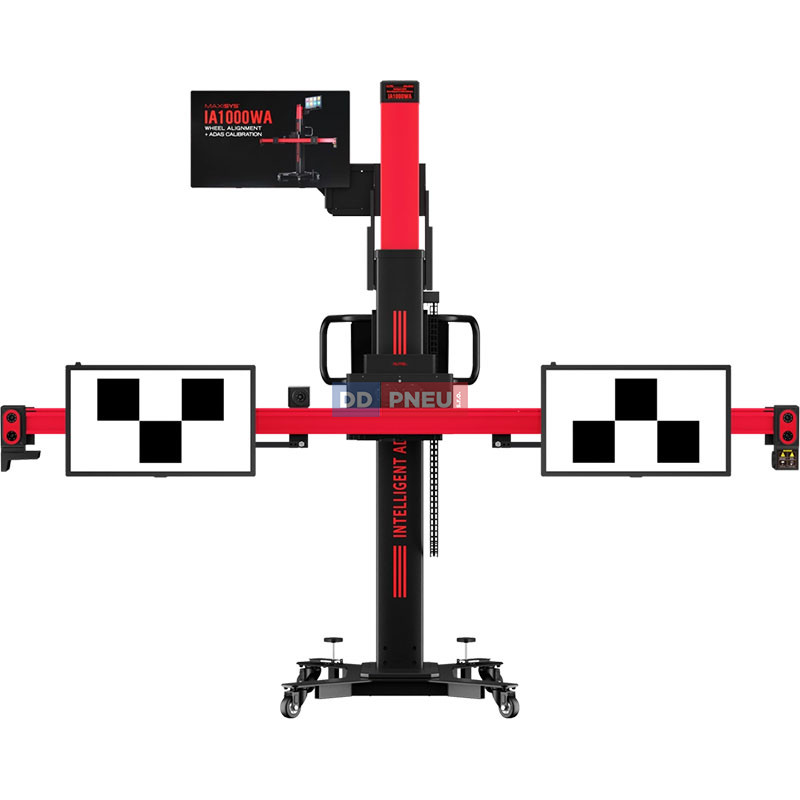

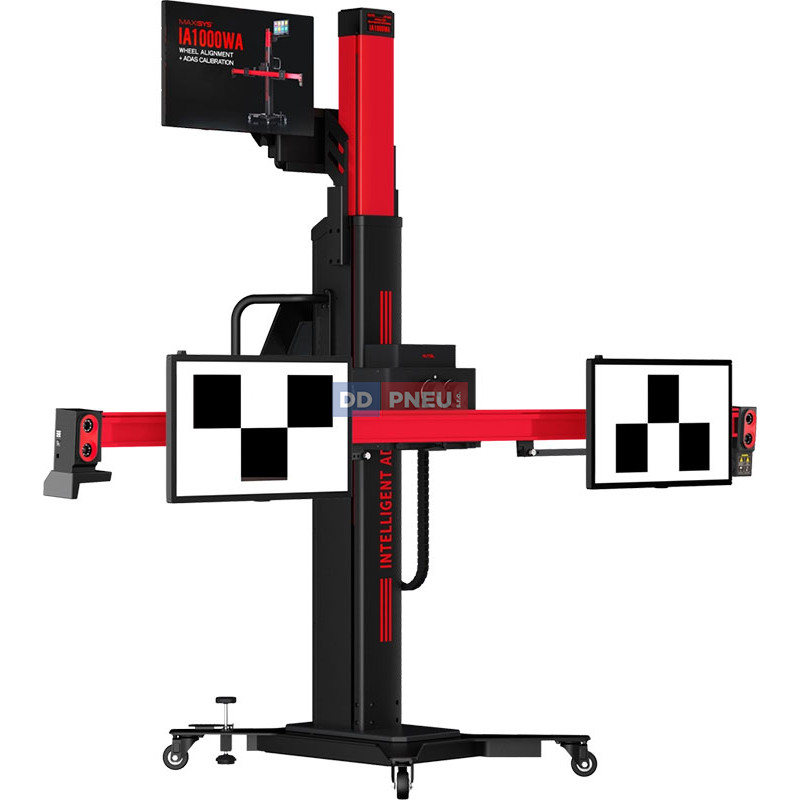

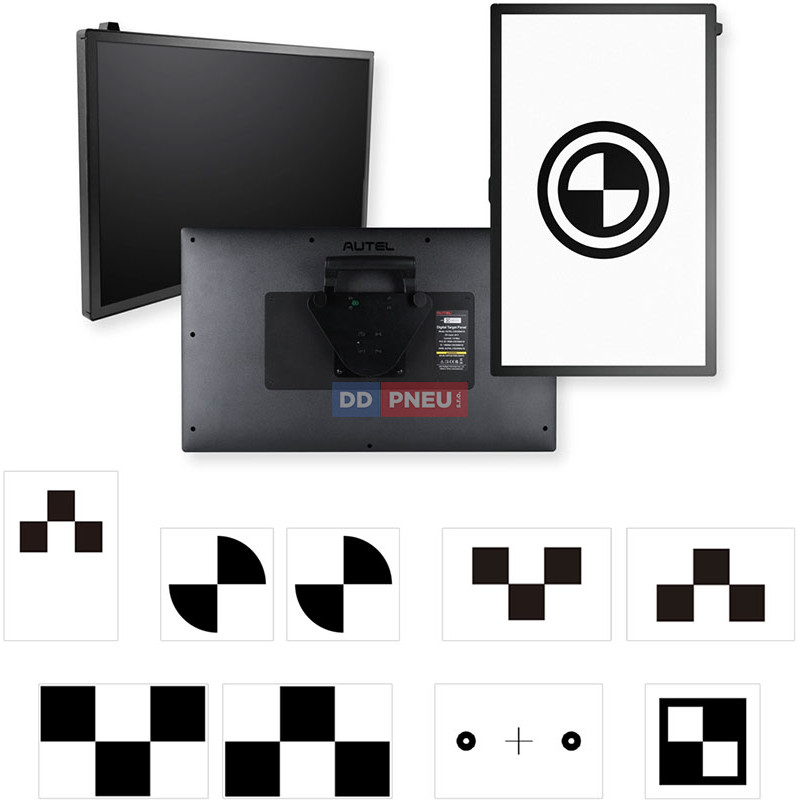

Volitelné digitální LCD terče
Systém IA1000 podporuje volitelné digitální zobrazovací monitory, které zcela nahrazují fyzické papírové kalibrační terče. Digitální terče se automaticky přepínají na vzor odpovídající vybranému vozidlu a modelu – technik nemusí terče hledat, vybírat ani fyzicky měnit. Monitory disponují adaptivním nastavením jasu, které zajišťuje optimální viditelnost kalibračního vzoru i v náročných světelných podmínkách servisu. Aktualizace vzorů probíhají bezdrátově prostřednictvím OTA, takže systém má vždy k dispozici nejnovější pokrytí vozidel bez nutnosti ručního zásahu.
Kalibrace systémů ADAS
IA1000 umožňuje provádět kalibraci celé řady moderních asistenčních systémů vozidel podle originálních postupů výrobců (OEM). Systém pokrývá širokou škálu funkcí:
- LDW (Lane Departure Warning) – varování před neúmyslným opuštěním jízdního pruhu
- ACC (Adaptive Cruise Control) – adaptivní tempomat s radarovým čidlem
- AVM (Around View Monitoring) – systém 360° kamery pro monitorování okolí vozidla
- BSD / BSA (Blind Spot Detection) – detekce vozidel v mrtvém úhlu
- RCW (Rear Collision Warning) – varování před srážkou zezadu
- NVS (Night Vision System) – kalibrační systém pro noční vidění
- TSR (Traffic Sign Recognition) – systém rozpoznávání dopravních značek
- APA (Automated Parking Assistance) – automatický parkovací asistent
- PD (Pedestrian Detection) – detekce chodců
- LIDAR / Radar – kalibrace radarových a LiDAR senzorů vzdálenosti
Geometrie kol a pokročilá měření
Systém IA1000 nejde pouze za hranice základních tří parametrů geometrie (sbíhavost, odklon, záklon), ale poskytuje komplexní měřicí data zahrnující úhel tahu, SAI (úhel příklonu čepu), sbíhavost při průjezdu zatáčkou, diagnózu rámu a uložení agregátu. Jedenáct z dvaceti osmi největších výrobců vozidel na severoamerickém trhu (včetně Ford, Volkswagen, Kia, Subaru nebo Dodge) vyžaduje provedení kalibrace ADAS po každém seřízení geometrie kol. Systém IA1000 tyto dva úkony plně propojuje v jednom pracovním postupu, čímž šetří čas i náklady servisu.

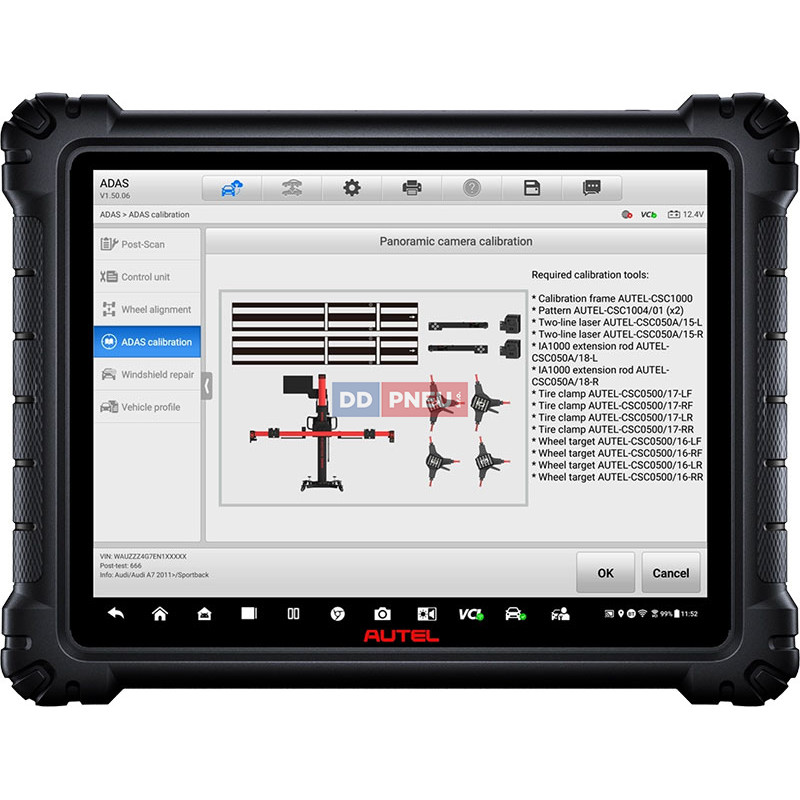

Diagnostika a tablet MaxiSYS Ultra S2

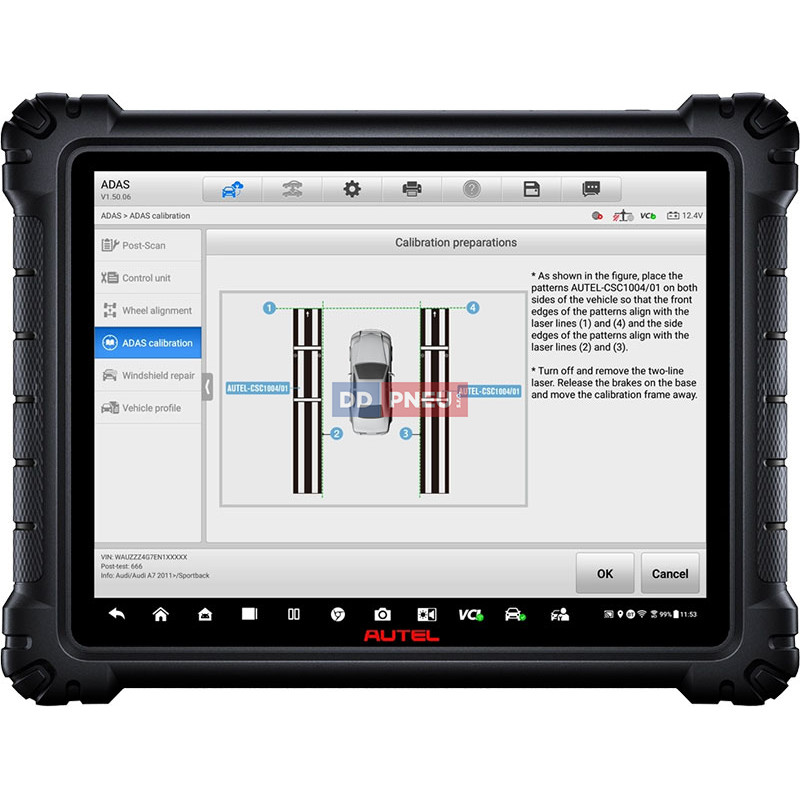

Celý systém IA1000 je řízen diagnostickým tabletem MaxiSYS Ultra S2 – vlajkovou lodí produktové řady Autel. Tablet s 13,7" dotykovým displejem a operačním systémem Android disponuje 512 GB úložiště a víceúčelovým komunikačním modulem VCMI (6 v 1). Funkce Topology 3.0 umožňuje přehledné zobrazení kompletní topologie všech řídicích jednotek vozidla a analýzu komunikačních sítí různých rychlostí. Disponuje aktivními testy, servisními funkcemi, kódováním a adaptacemi. Tablet je kompatibilní také s platformou Remote Expert, která umožňuje přístup ke specialistům s OEM softwarem pro kalibraci nejnovějších modelů vozidel, u kterých standardní aftermarketové nástroje nestačí.
Dokumentace a reporty pro pojišťovny
Každý servisní úkon je podložen podrobnou dokumentací. Pre-scan před zahájením práce identifikuje stávající závady a seznam všech bezpečnostních a komfortních systémů vozidla. Post-scan po dokončení kalibrace generuje protokol potvrzující, že všechny závady byly odstraněny a veškeré OEM předepsané kalibrace byly provedeny v souladu se specifikacemi výrobce. Digitální ověření polohy terčů formátem Go/No-Go zabraňuje pokračování v procesu při zjištění jakékoli odchylky mimo toleranci. Tato dokumentace je plně kompatibilní s požadavky pojišťoven, výrobců vozidel a auditních kontrol, což výrazně zvyšuje důvěryhodnost a transparentnost servisu vůči zákazníkům.

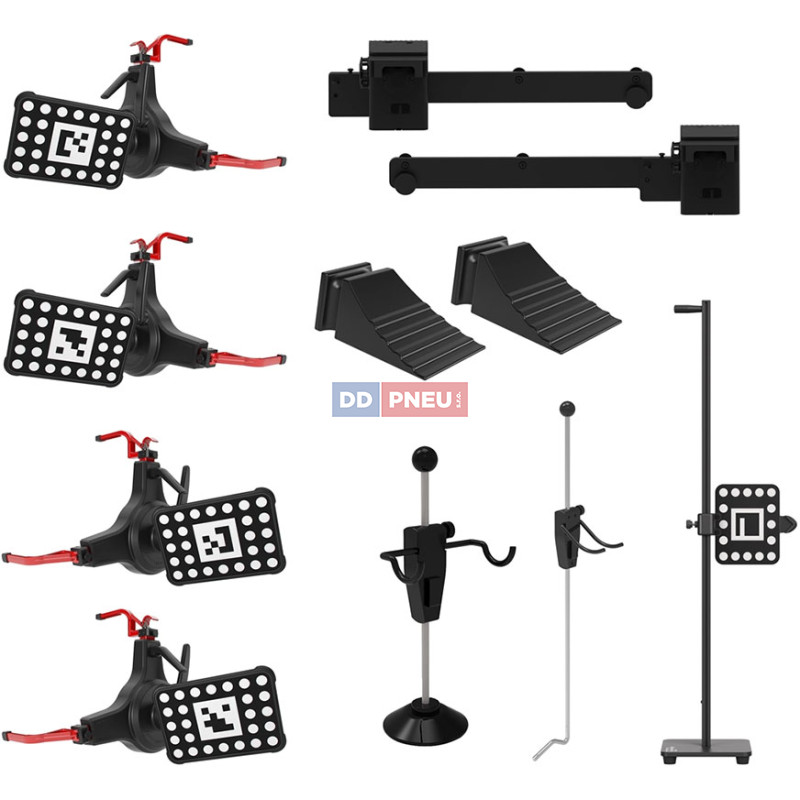

Obsah balení (Full Kit)
- Kalibrační rám Autel ADAS IA1000
- 24" ovládací dotykový displej
- 2× displej pro zobrazení kalibračních terčů (volitelně LCD monitory)
- Vymezovač vzdálenosti
- Zámek volantu
- Klín na zablokování kol
- 4× svorka na kola s kamerovými terči
- Kalibrační zrcátko ACC

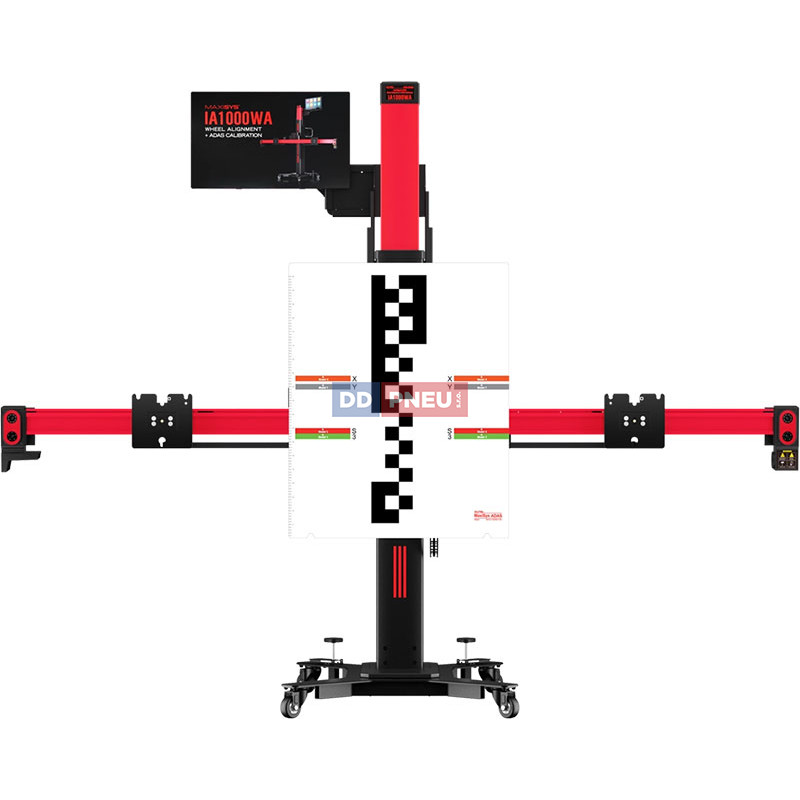

- LDW terč pro vozy VW
- Tablet MaxiSYS Ultra S2 (součástí vybraných konfigurací)
- Aktivační karta IA1000
Kompatibilita a konfigurace
IA1000 je kompatibilní s diagnostickými tablety MaxiSYS Ultra S2, Ultra, MS909 S2 a MS919. Pro plnohodnotné provádění kalibrace ADAS musí mít tablet aktivní softwarové předplatné. Systém je dostupný v několika konfiguracích – od základního rámu (IA1000) přes sady s LDW terči (IA1000LDWT), digitálními terči (IA1000DT) až po kompletní balíčky All Systems s tabletem Ultra S2 a digitálními monitory (IA1000ASTDT). Každá konfigurace lze rozšířit o příslušenství dle zaměření a kapacity konkrétního servisu.
